电滑板攻略-手持遥控器

动力老男孩发布于 2015-06-08 23:45


上周玩了几天无线供电的磁悬浮彩灯,耽误了一点儿时间,今天继续写滑板攻略 :)

说起遥控器,之前我们也提到过,目前市面上常见的电滑板遥控是这样滴:

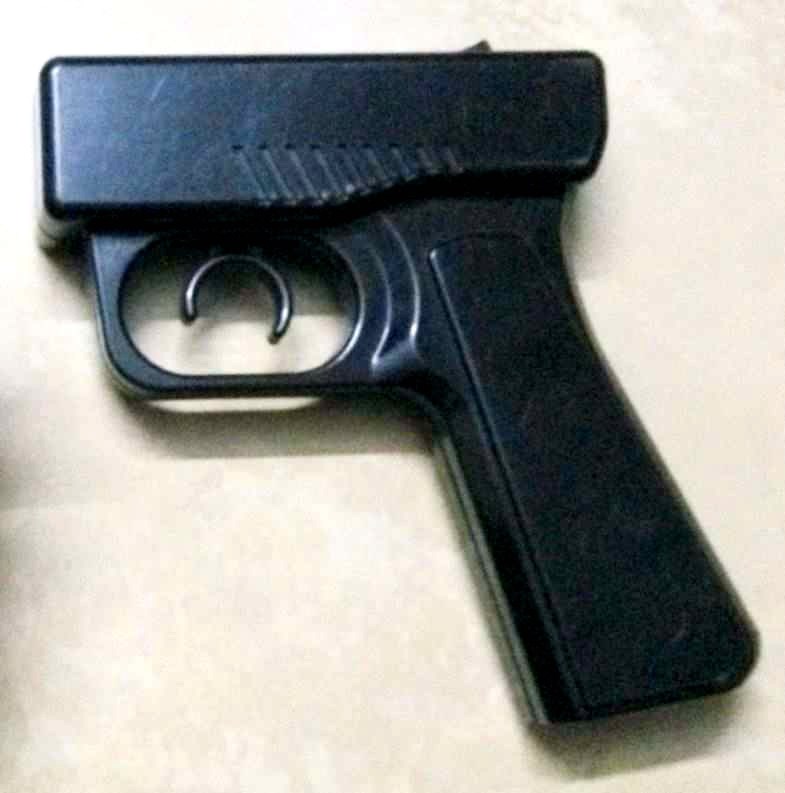

这个就是所谓的“枪式遥控器”,它的操作是向后扣扳机加速、向前推扳机刹车。这种遥控器最早用于车模,跟航模遥控器相比,优点是可以单手操作(其实也不知道另一只手该干什么)
但是车模跟人在上面的滑板完全不一样,这种设计非常反人类。尤其是当遇到危险的时候,很多人下意识的会握拳,结果就是加速的更厉害。
据说某位清华美院的学生,毕设打算改进电滑板,结果启动滑板的瞬间一紧张,直接把扳机捏到了头,于是就骨折住院了……

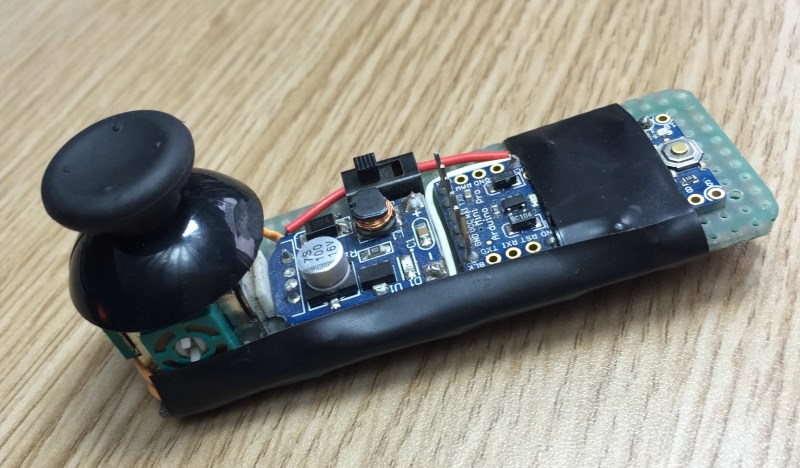

所以我使用游戏手柄中常见的摇杆来作为手持遥控器,这个是我用洞洞板焊出来的手板:
这个洞洞板其实手感挺不错的,由于到处都是飞线,必须用黑胶布包裹起来,不然很容易短路(比如扔到金属桌面上的时候)。

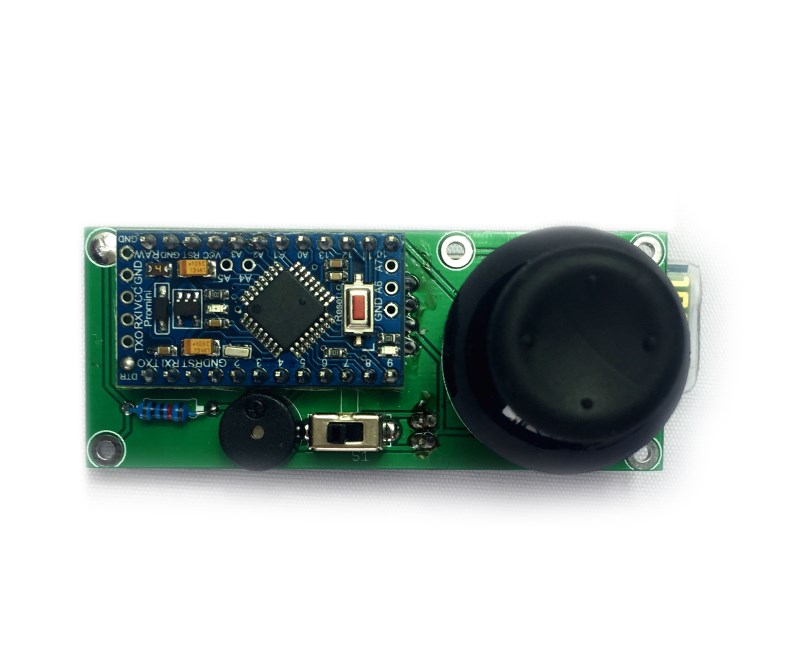

后来用这个板的原型,在网上找了一家工厂开了模,做了一些专业一点儿的小板子:

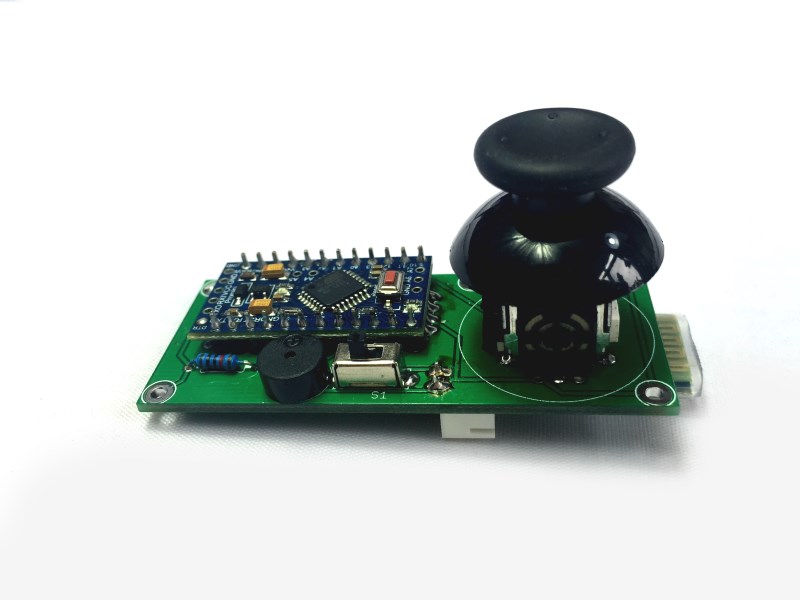

工厂做出来的小板子小巧多了,看上去也很精致,不过也有朋友吐槽说太小了手不好抓……好吧,兄弟,咱们可以粘一块长电池用来改进手感 :)
这个手持遥控器的功能包括:1. 向前推加速,向后拉刹车;
2. 按下按钮,会触发滑板上的某个开关,暂定为小喇叭;
3. 蓝牙连接成功后,Arduino的13号管脚灯会快速闪烁;
4. 检测电量,当电池亏电时,小喇叭会滴滴响;
5. 当滑板电量不足时,遥控器也会滴滴响;

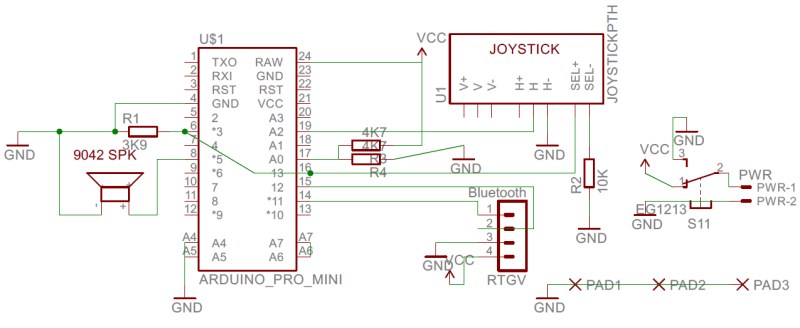

电路图如下:

其中的Joystick就是摇杆,它可以前后左右的摇动,并且自带一个可以按下的按钮。注意这里要使用3.3V,8M的Arduino Pro Mini。因为锂电池供电的电压是4V左右,如果使用5V,16M的Arduino板可能会无法带动,还需要额外的一个升压芯片。
源代码如下
#include <SoftwareSerial.h>
SoftwareSerial mySerial(12, 11);

int readPin = 2;    //用来连接电位器

// The Led pin for debug
int ledPin = 13;
int light = 1;
int counter = 0;

// Use to check if the button is down
boolean buttonDown = false;

// battery related
int batteryPin = 0;
int batteryScale = 2;

// Connect to speaker
int tonePin = 5;

// For Cruise functions
int buttonPin = 1;  // 定义中断引脚为1,也就是D3引脚
boolean inCruiseMode = false; // 进入定速巡航模式
int cruisePower = 0;
int pressToUnlockFrom = 45; //在55和45(中点附近)再次按下,可以解除巡航
int pressToUnlockTo = 55;
int breakToUnlock = 25;  //或刹车到25以下,也可以解除巡航

void buttonStateChange ()
{
  buttonDown = digitalRead(3);
  if (buttonDown) {
    //tone(tonePin, 4000);
    mySerial.write((byte) 204);
  } else {
    //noTone(tonePin);
    mySerial.write((byte) 205);
  }
}

void stateChange()
{
  int readValue = readPowerValue();
  if (inCruiseMode) {
    if (readValue < pressToUnlockTo && readValue > pressToUnlockFrom) {
      inCruiseMode = false;
      cruisePower = 0;
    }
  } else {
    if (readValue > pressToUnlockTo) {
      inCruiseMode = true;
      cruisePower = readValue;
    }
  }
}

void setup()
{
  Serial.begin(9600);
  mySerial.begin(9600);
  //attachInterrupt(buttonPin, stateChange, RISING);
  attachInterrupt(buttonPin, buttonStateChange, CHANGE);
}

void switchLight()
{
  counter++;
  if (counter >= 12) counter = 0;
  else return;
  digitalWrite(ledPin, light);
  light = 1 - light;
}

int readPowerValue() {
  //读取电位器(传感器)的读数,值范围从0到1023
  int readValue = analogRead(readPin) / 10;
  if (readValue > 100) readValue = 100;
  return readValue;
}

void loop()
{
  long t0 = millis();
  if (mySerial.available()) {
    while(mySerial.available()) {
      byte r = mySerial.read();
      //Serial.write(r);
    }
    //Serial.write("\r\n");
    digitalWrite(ledPin, light);
    light = 1 - light;
    counter = 0;
  }
  if (Serial.available()) {
    while(Serial.available()) {
      byte r = Serial.read();
      mySerial.write(r);
    }
  }
  //读取电位器(传感器)的读数,如果是巡航模式则保持速度
  int readValue = readPowerValue();
  if (inCruiseMode && readValue > breakToUnlock) {
    readValue = cruisePower;
  } else {
    inCruiseMode = false;
  }
  switchLight();
  mySerial.write((byte)readValue);
  //Serial.print(readValue);Serial.print("\r\n");
  double T = 100;
  int leftMs = (int) (t0 + T - millis());
  delay(leftMs);
}

其中的CruiseMode是巡航模式,请大家忽略吧,那是很久之前设想的一个功能:在一定速度的时候按下摇杆按钮,滑板就会保持当前的速度进行巡航,玩家可以松开遥控器了。在需要刹车的时候,再按一下摇杆按钮,或者直接刹车,都会退出这个巡航模式。
现在回想起来,这真是个“为用户着想”的反面教材,玩电滑板的时候,最主要的是安全,在此基础上是易操作。把手柄放开,在危险时又急急忙忙拿起来操作,这本身就够危险的了。
最近,这个遥控器又有了新的版本,手感好多了。这里先卖一个关子,等后续攻略写完之后再继续改进。
-----------------------------------
