电滑板攻略 - 主控板程序

动力老男孩发布于 2015-05-21 22:22


这一部分内容也许会有点儿枯燥,对Arduino了解不多的同学,可能要先去预习一下。如果大家有需要的话,我也可以考虑发一系列Arduino的入门教程 :)

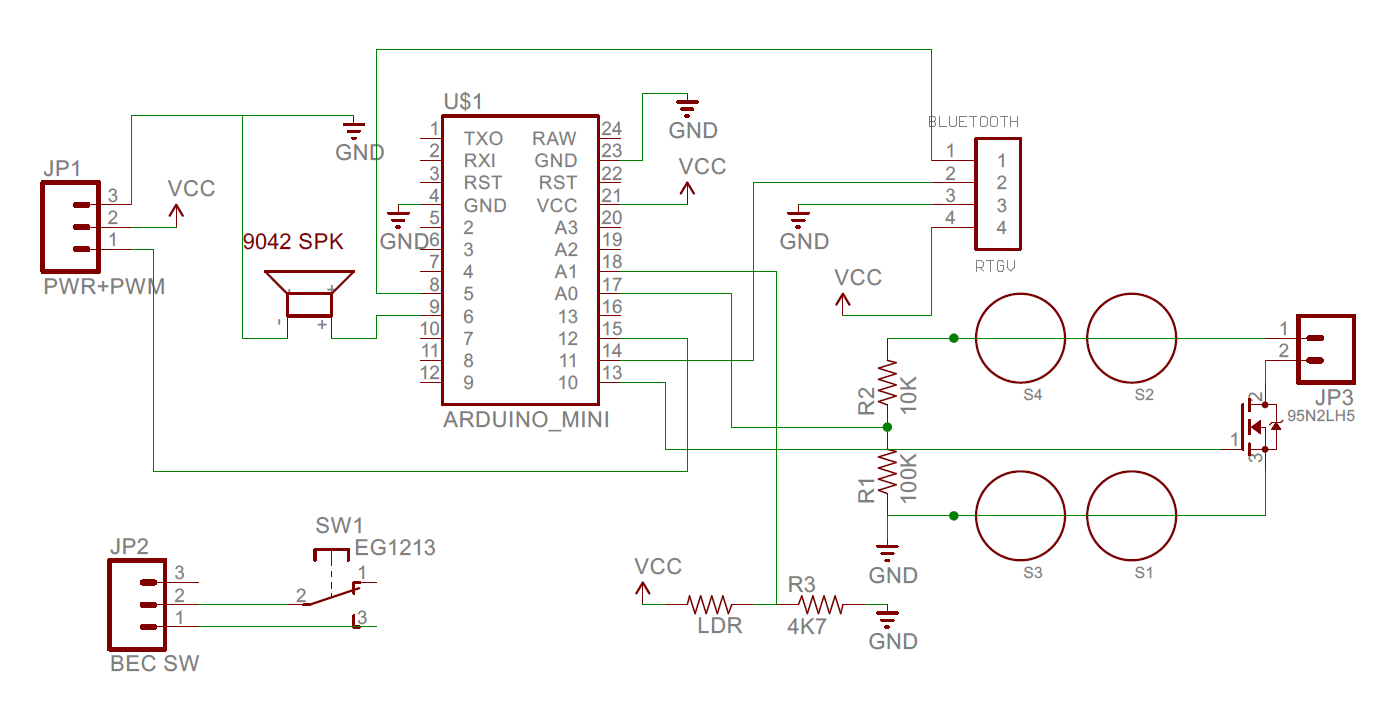

主控板是指的装在滑板上的那一部分电路板,首先贴一下电路原理图:

对着原理图,说说电滑板的几个功能:
1. JP1用来连接电调,这部分电路的供电也是从电调来来。说到这里顺便说一句,很多电调自带BEC功能,可以提供5V或6V的电压给单片机用。
   电流可以支持到1A以上,带动各种传感器完全无压力。但是如果要点亮灯带或者响个大喇叭的话,就需要从电池直接引电压。
2. 标记SPK是个无源小喇叭,通过一定频率的方波来发出声音。
3. 中间那个方块就是Arduino pro mini,选用的是5V 16M的版本,它就是整个控制系统的“神经中枢”
4. Bluetooth就是蓝牙的插座,我们选用的蓝牙模块一共有6根针,我们用了最简的四根针方案,如果你需要修改蓝牙设置,得手动用夹子给Key针脚接高电平
5. LDR和4k7,是一个光敏电阻和一个4k7的电阻。一般的光敏电阻,电阻值随着光线的增大而减小,我们通过测量获取的电压,就可以评估当前的环境亮度。这样晚上天黑的时候,滑板的夜行灯就可以自动亮起来了
6. 那4个圆圈,它的目标是当主板需要采电时,把电池的正负极接到这里,然后再引出去。因为电压比较高电流比较大,所以一共4个大圆圈。
7. 圆圈边上的JP3,是用来接灯带的,因为我们用的是6S的电池,电压平时在24V左右,所以可以选用两条12V的灯带串联一下。
  灯带边上是场效应管,你可以理解为一个电子开关,通过输入0或者1来关闭或打开灯带。
8. 左下角的JP2 是个独立的东西,它的作用是把原来电调的开关引到这个板子上来,避免甩着一个小尾巴(这个功能不用也可以)

代码如下,有些地方我写了注释,不好理解的地方请大家留言,我在后续的攻略里会继续介绍。

#include <EEPROM.h>
#include <Servo.h>
#include <SoftwareSerial.h>

SoftwareSerial mySerial(11, 5); //Product board

int motorPin = 12;    // The pin output PWM to control motor
int motorPin2 = 0;   // For the new board with 2 motors, if motorPin2 < 0, then ignore it

int hornPin = 10;
int hornOffTime = 1000; // Cannot use horn too long, must less than 1s
int hornStartTime = 0;

int power = 50;       // Control pow value, from 0 to 100;
long lastRecvTime = 0; // If cannot recv control info in 0.2s, stop the moto
int shutDownTimeRange = 200;
int powerScale = 100;  //if set the power scale by mobile
int testingValue = 0;

int lightMode = 2;   // 1: on; 2:off; 3: auto
int lightCtrlPin = 10;
int envLightSensorPin = 1;
boolean lightStatus = false;  // shutdown ligth by default

Servo powerServo;
Servo powerServo2;

// The Led pin for debug
int ledPin = 13;
int light = 1;
int counter = 0;

// Beep pin
int beepPin = 6;
boolean beepStatus = false;

// Connect to speaker
int tonePin = 6;

// battery pin
int batteryPin = 0;
float batteryScale = 11;
float batteryAlert = 3.5;

void setup()
{
  pinMode(ledPin,OUTPUT);
  pinMode(beepPin,OUTPUT);
  pinMode(lightCtrlPin,OUTPUT);
  pinMode(hornPin,OUTPUT);

  powerScale = EEPROM.read(0);
  if (powerScale <= 0 || powerScale > 100) powerScale = 100;
  lightMode = EEPROM.read(1);
  if (lightMode <= 0 || lightMode > 3) lightMode = 2; // default light off

  Serial.begin(9600);
  mySerial.begin(9600);
  powerServo.attach(motorPin);
  if (motorPin2 > 0) powerServo2.attach(motorPin2);
}

void checkBattery()
{
  if (counter == 0 || counter == 200) {
    int readValue = analogRead(batteryPin);
    if (readValue > 5 && batteryScale * readValue / 1024 * 5 < batteryAlert * 6) {
        digitalWrite(beepPin, beepStatus);
        beepStatus = !beepStatus;
    } else {
        digitalWrite(beepPin, 0);
    }
  }
}

void updateCounter() {
  counter++;
  if (counter >= 400) counter = 0;
}

void switchLight()
{
  if (counter == 0) {
    digitalWrite(ledPin, light);
    light = 1 - light;
    //Serial.println(testingValue);
  }
}

void sendPowerInfo()
{
  if (counter == 0) {
      mySerial.write((byte)(analogRead(batteryPin) / 4));
  }
}

void loop()
{
  long t0 = micros();

  int readPower = -1;
  while(mySerial.available()) {
    readPower = mySerial.read();
    lastRecvTime = micros();
    digitalWrite(ledPin, light);
    light = 1 - light;
    //counter = 0;
    if (readPower > 100) {
      break;
    }
  }
  if (readPower > -1 && readPower <= 100) {
    // Normal status
    power = readPower;
  }
  if (readPower == 255 || (lastRecvTime > 0 && (t0-lastRecvTime)/1000 > shutDownTimeRange)) {
    power = 50; // 松手默认滑行
  }
  if (readPower > 100 && readPower <= 200) {
    powerScale = readPower - 100;
    EEPROM.write(0, (byte) powerScale);
  }
  if (readPower > 200 && readPower <= 203) {
    lightMode = readPower - 200;
    EEPROM.write(1, (byte) lightMode);
  }
  if (readPower == 204) {
    digitalWrite(hornPin, 1);  // start horn
    hornStartTime = t0;
    tone(tonePin, 4000);
  }
  //if (readPower == 205 || (hornStartTime > 0 && (t0 - hornStartTime) / 1000 > hornOffTime)) {
  if (readPower == 205) {
    digitalWrite(hornPin, 0);  // stop horn
    hornStartTime = 0;
    noTone(tonePin);
  }
  // light control
  if (lightMode == 1) {
    // light on
    digitalWrite(lightCtrlPin, 1);
    lightStatus = true;
  } else if (lightMode == 2){
    // light off
    digitalWrite(lightCtrlPin, 0);
    lightStatus = false;
  } else {
    //auto
    int envLight = analogRead(envLightSensorPin);
    testingValue = envLight;
    if (!lightStatus && envLight < 800) {
      lightStatus = true;
    }
    if (lightStatus && envLight > 900) {
      lightStatus = false;
    }
    digitalWrite(lightCtrlPin, lightStatus);
  }
  updateCounter();
  switchLight();
  checkBattery();

  double T = 2500;
  // if has power scale
  double scaledPower = power;
  if (power > 50) {
    scaledPower = 50 + (power - 50) * powerScale / 100;
  }
  double len = 900 + scaledPower * 12; //(0~100对应总周期0.9ms~2.1ms)
  powerServo.writeMicroseconds(len);
  if (motorPin2 > 0) powerServo2.writeMicroseconds(len);

  int leftMs = (int) (t0 + T - micros());
  if (leftMs > 1500 && (t0-lastRecvTime)/1000 < shutDownTimeRange) {
    sendPowerInfo();
    leftMs = (int) (t0 + T - micros());
  }
  if (leftMs < 1) leftMs = 1;
  delayMicroseconds(leftMs);
}

-----------------------------------
