快乐愚人节:大喇叭电滑板

标签:改装 愚人节 arduino

动力老男孩 发布于 2015-03-30 23:06

前段时间做了个电动滑板,这个电滑板配备了1000多瓦的无刷电机,最高时速可以到30公里,在街头飞奔的时候那是相当的拉轰。
为了增加妹子的回头率和关注度,我决定给这个电滑板加上汽车喇叭,而且以后遇到抢占自行车道还乱摁喇叭的司机,就可以按喇叭回敬他了 :)

由于之前的电滑板就已经包含了Arduino和电源,所以改装所需要的材料包括:
1. 蜗牛喇叭一只,需要支持24V的电源
2. 继电器模块一个
3. 支撑架一个
4. 香蕉插头两对
5. 硅胶导线和螺丝钉若干

Step 1: 驱动蜗牛喇叭 - 参考作品

正好之前有位朋友发了个“把汽车喇叭装到自行车上”。看了攻略,不得不吐槽一下,这位国际友人还真是不讲究啊,直接用一个门铃开关来控制汽车喇叭。因为蜗牛喇叭的功率很大,直接用导线搭的话会火花四射,几次之后开关表面就会有一层黑乎乎的氧化膜,之后就接触不良了。

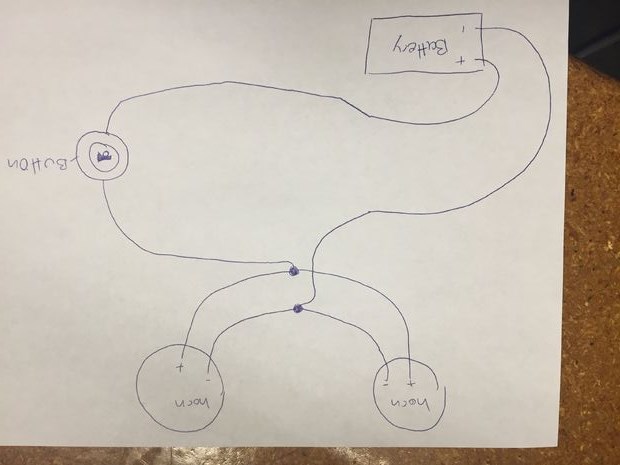

另外需要吐槽的是,这位仁兄画的电路图,看上去活脱脱就是一只便秘中的恐龙……

Step 2: 驱动蜗牛喇叭 - 继电器

05.JPG 2015-03-30 135358.jpg

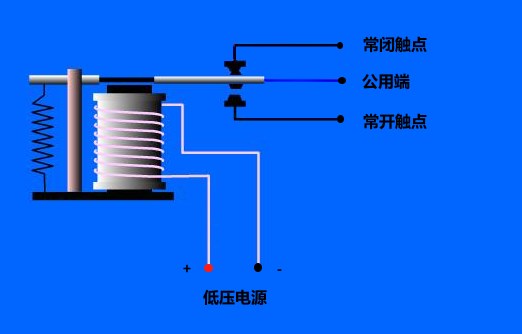

一般来说,我们会用mos管或继电器来作为开关。其中mos管是集成开关电路,靠电子特性驱动,切换迅速,稳定性高;继电器是通过磁铁吸合来实现的机械式开关,切换时会发出“咔咔”的响声。上面的蓝色图就是继电器的原理,低压电源接通的时候,线圈产生磁场吸住铁片,电路就切换到常开触点那一头;电流断开之后,弹簧会把触点拉回到常闭的那一端。

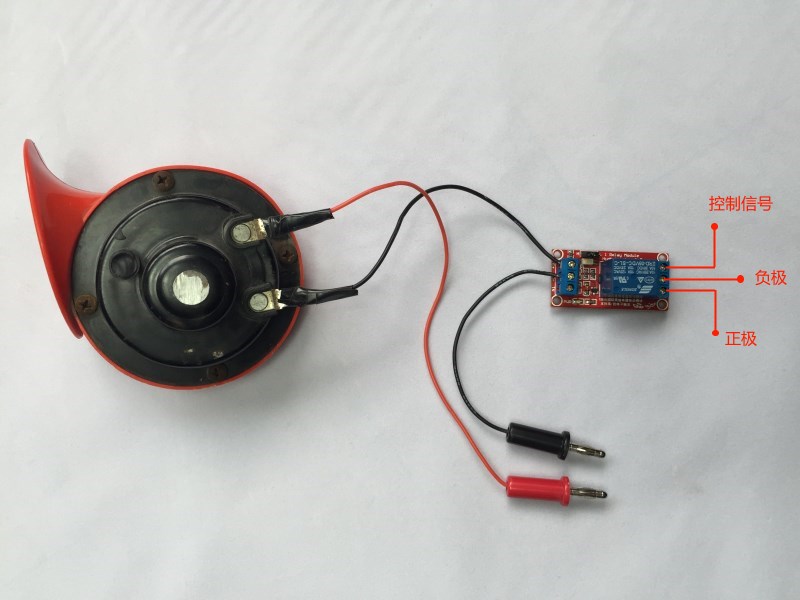

需要注意的是:虽然我买的是一块吸合电压为5V的继电器,但是不能用单片机的引脚直接作为电源,功率不够会烧板子的。正确的做法是,先用单片机的引脚带动一个三极管或mos管,然后由这个mos管来带动继电器的线圈。为了方便起见,我们还可以直接买一个继电器模块,它会把放大用的mos管集成在板上,顺便还会加上led指示灯、高低电平触发设置。从上面的接线图来作为例子:红色和黑色的香蕉头,分别接滑板24V的电压正负极;继电器线圈由电调提供的5V电压来驱动,我们在代码里给控制脚设置0或1,就可以方便的控制继电器的开和关。

Step 3: 固定喇叭

2015-03-30 233107(1).jpg 2015-03-30 135145.jpg 2015-03-30 135222.jpg 2015-03-30 134137.jpg

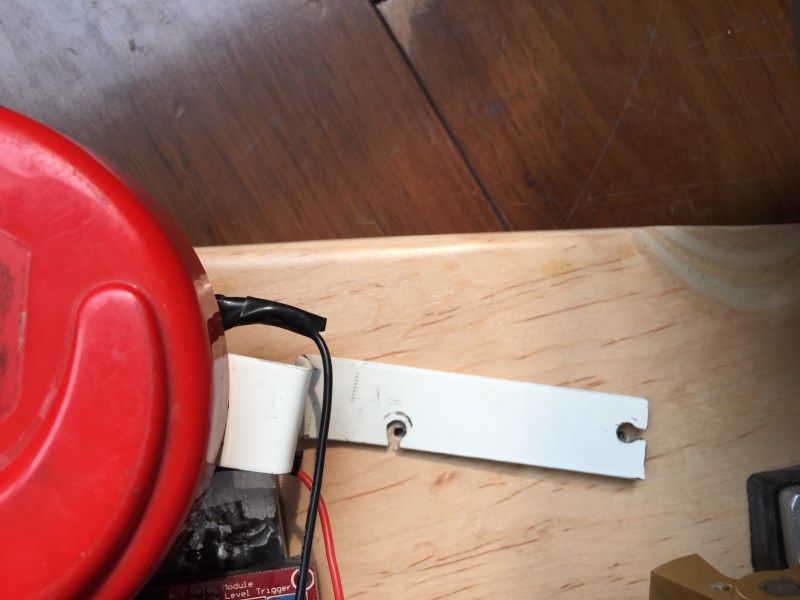

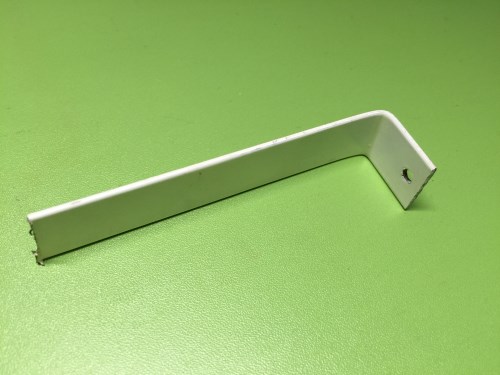

干体力活的时候到了!要把蜗牛喇叭安装在滑板上,首先要锯一截铁条下来。不要问我哪里能搞到这种铁条,一个DIY达人平时要养成捡垃圾的习惯 T_T

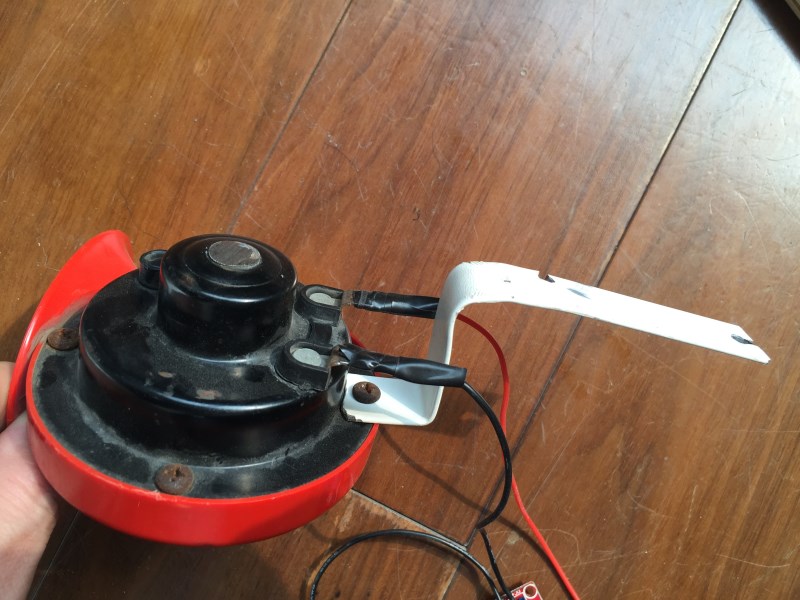

用钳子掰弯之后,打上两个小孔,用螺丝拧在滑板上。因为蜗牛喇叭还是挺重的,所以折弯的铁片最好长一点儿,能固定的更结实一些。

Step 4: 遥控器端的程序

2015-03-30 151911.jpg

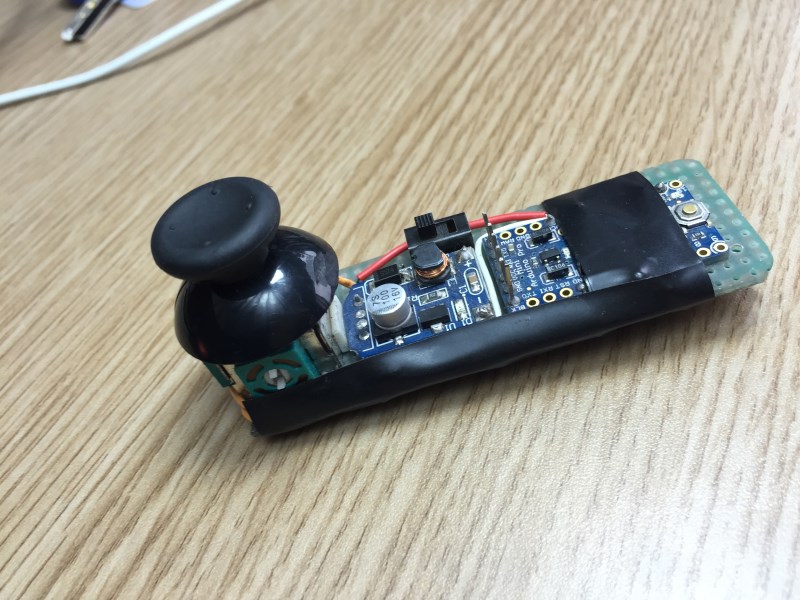

之前一直用这个遥控器来控制滑板的加减速和刹车,图片左边的摇杆带有按键功能,正好可以用来做喇叭的开关。
我们需要做的,就是把按钮的信息传递到滑板上。这里可以用Arduino中断的技术,当按钮的状态发生变化时,单片机可以立刻做出响应。
其中关键的函数是attachInterrupt,它的三个参数分别是中断源、中断后调用的函数、触发模式。
中断的触发模式有4种类型:LOW(低电平触发)、CHANGE(变化时触发)、RISING(低电平变为高电平触发)、FALLING(高电平变为低电平触发)。我们需要按钮按下时接通喇叭,松开时断开,所以要用CHANGE 模式。
另外需要注意的一点是,中断源只有0和1两个,分别对应的管脚是D2和D3。

boolean inHornMode = false;
int interruptPin = 1;  // 定义中断引脚为1
int hornPin = 3;       //需要注意的是它对应的引脚是D3

void hornStateChange ()
{
  inHornMode = digitalRead(hornPin);
}

void setup()
{
  Serial.begin(9600);
  // 当引脚电压发生变化时,出发change中断
  attachInterrupt(interruptPin, hornStateChange, CHANGE);
}


void loop()
{
  int readValue = inHornMode ? 100: 101;
  Serial.write((byte)readValue);
  delay(100);
}

Step 5: 接收程序

这个滑板是是用蓝牙来控制的,两个蓝牙之间是串口透传。所谓的透传,就是在蓝牙配对之后,遥控器这头用Serial.write() 写入数据,另一端通过Serial.read() 用于把数据读取出来。这时候Arduino就可以通过继电器来控制蜗牛喇叭的开或关。

在Step2中,我们把图中的信号线接到标有数字5的脚上,然后烧入以下代码:

int hornPin = 5;

void setup()
{
  pinMode(hornPin,OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  int readPower = -1;
  while(Serial.available()) {
    readPower = Serial.read();
  }
  if (readPower > -1) {
    if (readPower == 100) {
      digitalWrite(hornPin, 1);
    } else if (readPower == 101) {
      digitalWrite(hornPin, 0);
    }
  }
  delay(100);
}

Step 6: 接线安装

2015-03-31 112822.jpg 2015-03-30 134128.jpg

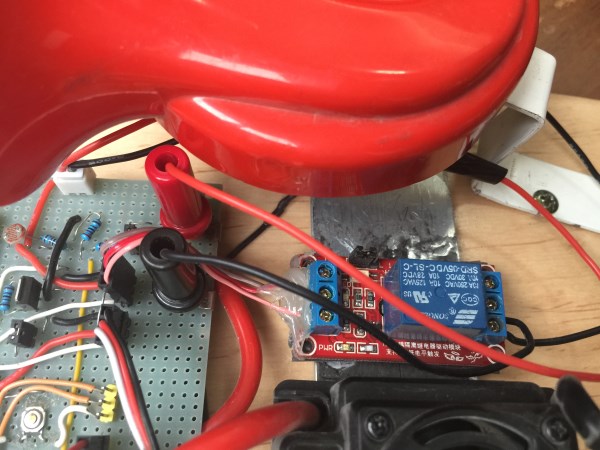

用两个香蕉插头,从电滑板上引出24V的电压,其中电源负极接到继电器的公用端,电源正极连到蜗牛喇叭上。

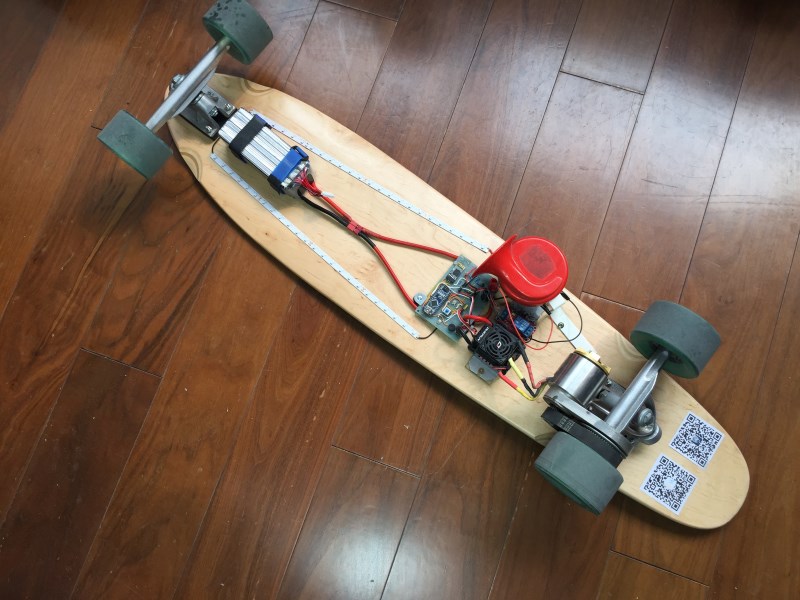

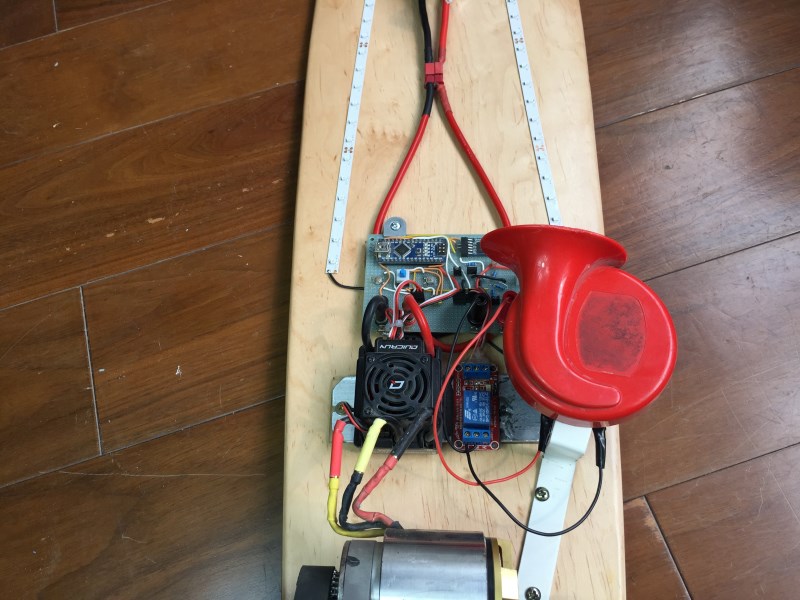

总的来说,相当于把继电器当做一个开关就对了。最终在滑板上的效果就是上面那样。

在上路之前,可以先把继电器的电源拔掉,用遥控器按几下,如果有“咔咔”的继电器吸合声,就说明电路已经调通了。

明天是愚人节,准备上路去吓唬几个美女试试,到时候回来发视频。

Step 7: 不那么蛇精病的滑板视频 ^_^
