给电动滑板加个盒子

标签:3D打印机 电动滑板

动力老男孩 发布于 2015-07-13 11:11

前几天开着电滑板路过一滩水,其实只是环卫工人浇花以后留下来的一点儿水。结果滑板路过之后直接挂了,因为下面的Arduino进水了。虽然晒干之后还可以用,但是毕竟是有风险。
于是想了下,还是得给滑板下面的电路加上个盒子。

Step 1: 设计

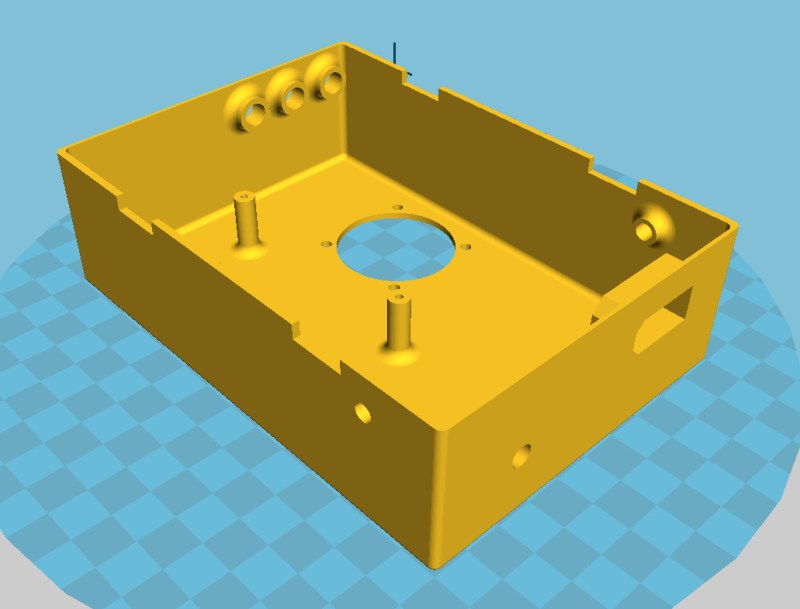

盒子这个东西比较简单,主要就是量尺寸、建模。
因为电调被封到盒子里,散热会是个问题,所以需要留一个风扇的孔。
此外,就是把所有要接出来的线都想到,打上孔。这里有个小技巧分享一下,所有打孔的地方,最好伸出来一点儿做下加固。
另外,还可以倒个2mm左右的圆角,既方便打印,也更结实。
这样一来,盒子的壁厚可以适当小一点儿,2mm就够了。

Step 2: 安装元件

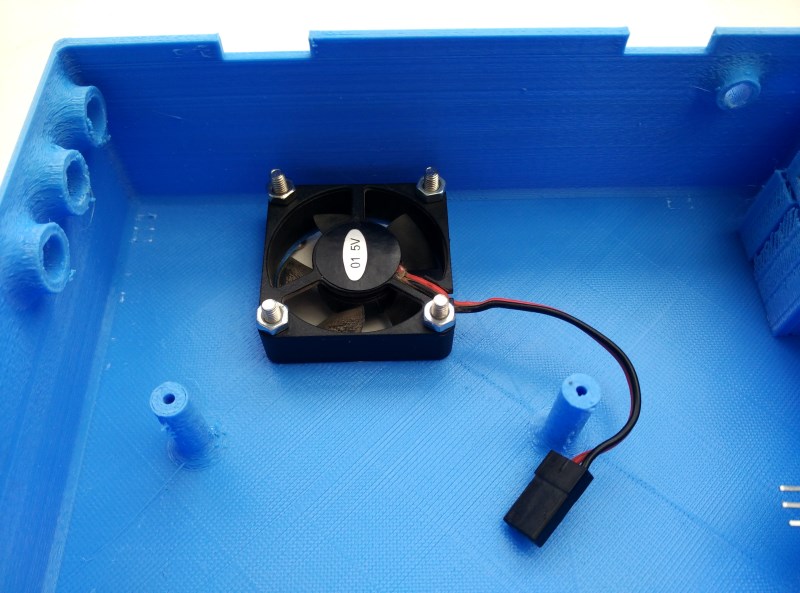

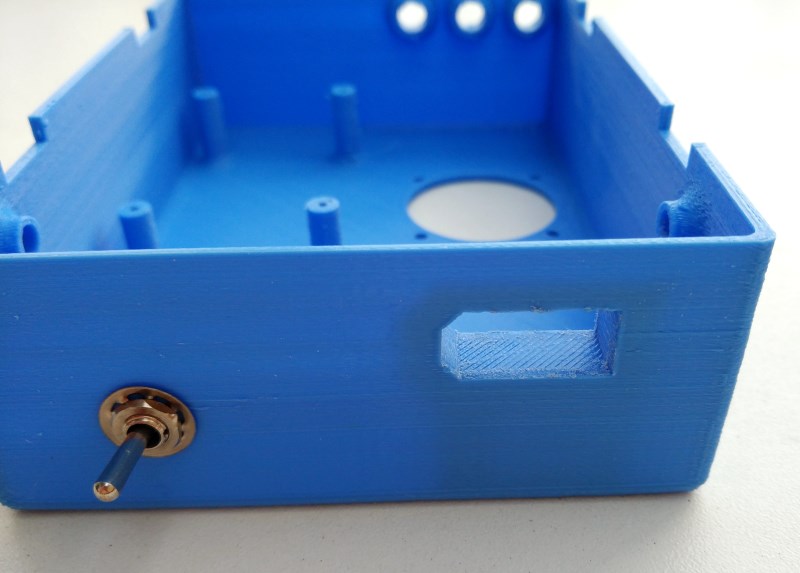

IMG_20150710_070056.jpg IMG_20150710_065433.jpg IMG_20150713_092204.jpg

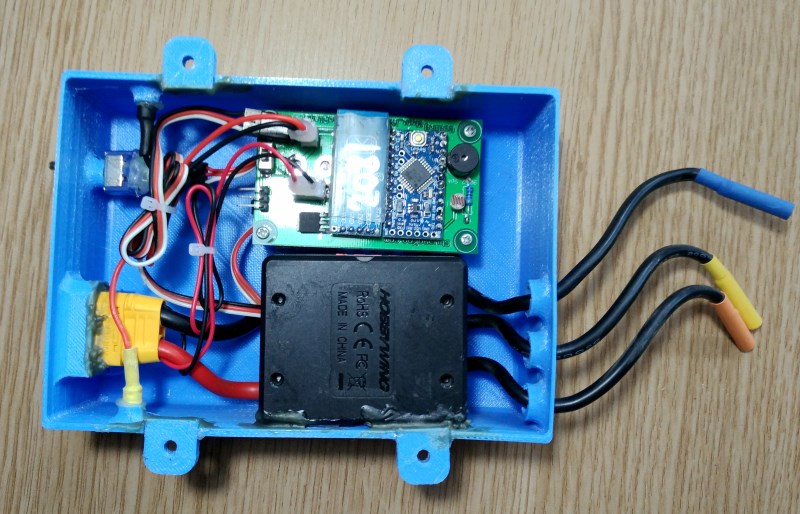

基本就是把东西都塞进去,只要之前尺寸量好了,这里基本都不会有问题。
不过我做结构还是经验不多,电源的XT90接口和灯带的插口位置有点儿冲突,好在硅胶线还比较软,硬塞几下总算是塞进去了。

Step 3:

Step 4: 安装效果

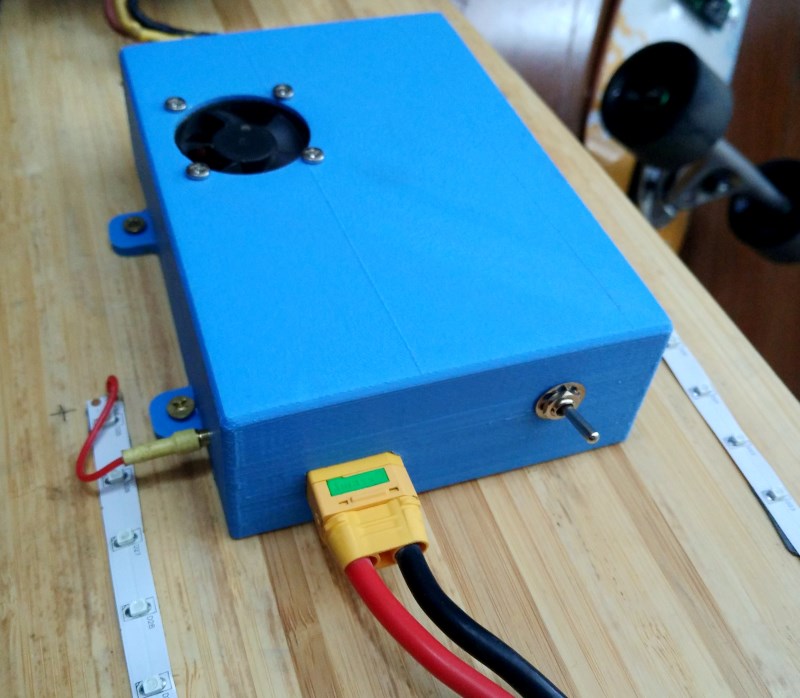

看上去还不错,立刻显得专业了一点儿。

Step 5: 文件下载

STL文件比较大,依然放到百度云盘里,有需要的同学请自行下载。
