挽救你的硬盘,DIY一台超级播放机

标签:激光切割

Handaxe_Maker 发布于 2017-12-16 18:26


本文可以学到:
1.常见的硬盘及硬盘接口知识
2. 用激光切割机设计和制作一个用螺丝固定的结实外壳

光阴似流水,时间回到2008年左右,1080P高清、蓝光视频正在流行的时候,有一种叫做"高清播放机"的东西风靡电子市场。那时候还没有网络什么电视、视频直播平台,通过各种手段,下载一段1080p视频,珍藏在硬盘中,使用高清播放机在大屏幕液晶电视、家庭影院音响系统上播放,不啻为一种享受。

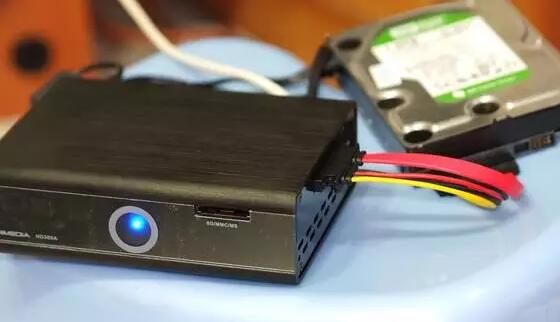

笔者就有一台当年的经典高清播放机,机型是某品牌的HD300A,支持有SATA接口、USB接口、SD卡扩展存储、有网络存储功能。不过早就丢在角落里吃灰多年,和家里的多台旧电脑命运一样。前段时间旧笔记本屏幕都拆了改成液晶电视了,还剩下硬盘留着也没用啊,再加上当年台式机里的500GB硬盘,多年积攒的照片、家庭视频、纪录片、高清电影等宝贝不少。于是笔者有了个大胆的想法——拯救所有旧硬盘,将老旧的硬盘播放机改造成集高清影音播放、网络存储、远程下载于一体的超级硬盘播放机。

材料和工具清单:
旧硬盘播放机HD300A(闲鱼上有二手)

激光切割机及要加工的2-3mm板材

3x13mm杯头内六角螺钉、3mm螺母

2D设计工具如CorelDRAW

5.5英寸PC硬盘、3/5英寸笔记本硬盘

(3.5英寸笔记本硬盘盒、尼龙柱、铜柱、螺丝等)

Step 1: 拆下旧高清播放机的主板

这款高清播放机扩展能力强大,内置1个SATA硬盘接口、外置1个SATA接口、2个USB接口,但是狭小的外壳闲置了扩展能力,所以把主板拆下来,自己设计一个合适的盒子是我们的基本思路。

Step 2: 用激光切割机设计制作你的超级硬盘盒子

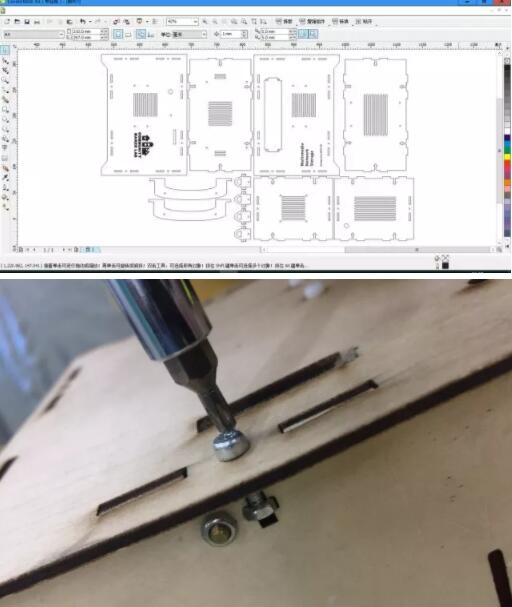

我们的目标是将所有的硬盘置入新的外壳中。原来的主板宽度比最大的5.5英寸PC硬盘还要宽,于是笔者使用CorelDRAW软件设计了一个新的外壳,尺寸能够放下一块5.5英寸硬盘、2块3.5英寸笔记本硬盘。为了简化结构,主板直接通过铜柱固定在新的外壳顶部,硬盘两侧的螺孔通过铜柱延长到盒子的前后两侧,用螺丝固定好即可。

壳子的四壁与顶板、底部还是采用榫卯+内嵌螺钉固定的方式,这样不用任何胶水也能将盒子与内部机构牢牢固定在一起。设计完成后,祭出我们的"大杀器"激光切割机,使用板材切割完成组装。

Step 3: 连接好你要安装的硬盘

QQ截图20171216182409.jpg QQ截图20171216182442.jpg

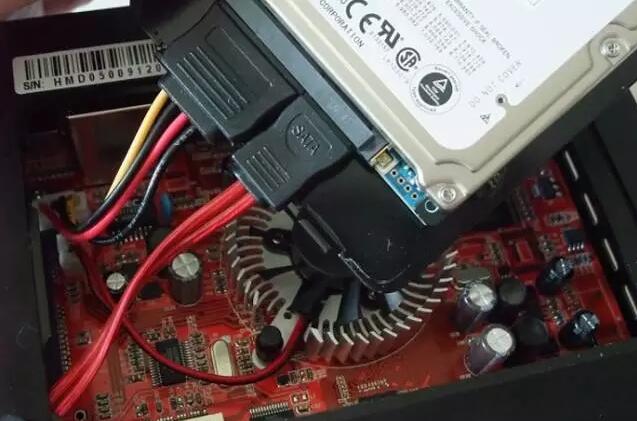

将准备好了的旧硬盘连接在主板上的SATA接口上。HD300A具有两个SATA接口,一个在主板内测,原来连接内置硬盘用的,另外一个在主板侧面,原来是连接外置扩展硬盘用的。用连线分别连接好数据线和电源线。

如果想扩展更多的硬盘,可以使用主板上USB接口,连接一个USB接口转SATA接口的硬盘盒即可。不过USB接口朝向机壳外面,我们可不想外漏一根USB线。笔者从主板的USB接口引脚上引出一根向内的USB线,完美的解决了这个问题。

知识补充:硬盘及硬盘接口

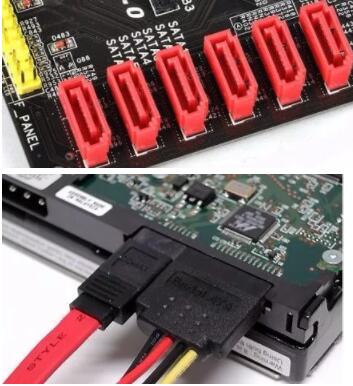

目前常见的机械式硬盘接口是SATA接口,全称Serial ATA,也就是使用串口的ATA接口,SATA-II的接口速度为300MiB/s,而新的SATA-III标准可达到600MiB/s的传输速度。SATA的数据线也比较细,有利于机箱内的空气流通,整理线材也比较方便。

更早的机械硬盘接口是ATA接口,一般采用扁扁的40Pin排线,像一条腰带,现在基本不用了。注意我们强调的是机械式硬盘,机械硬盘里面有真实的盘片,在马达带动下高速旋转,有一个磁头悬在硬盘上方读写硬盘里的数据,这种结构是上个世纪50年代IBM公司发明的。至于现在流行的固态硬盘还是等着涨价升值买房子吧!

Step 4: 组装超级硬盘盒子

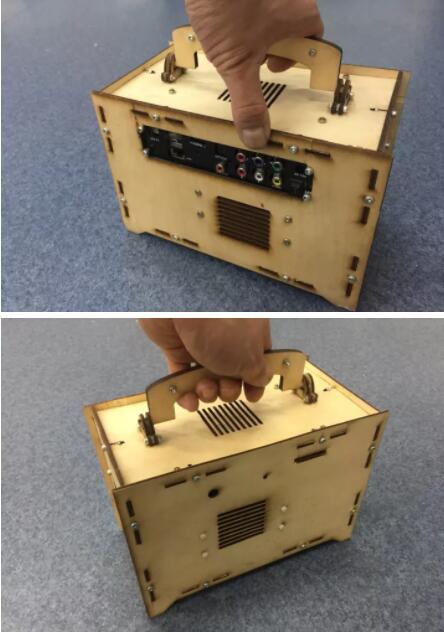

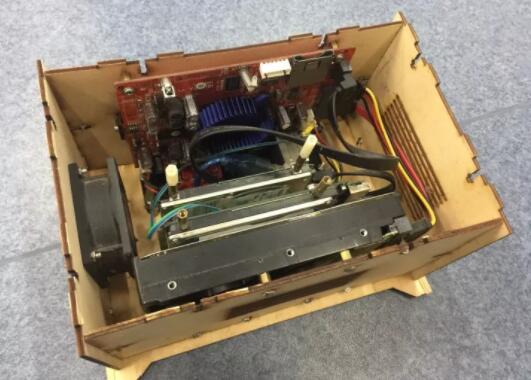

将切割好的硬盘盒子组装起来,安装好主板、硬盘等。别忘了安装好散热风扇,毕竟这是一台装有3个硬盘的小电脑啊!将原来的接口面板装在后部预留位置上,所有接口一目了然。为了携带方便,笔者还设计了一个小提把,也完全采用激光切割结构,完美!

Step 5: 调试网络存储功能,测试硬盘播放效果

QQ截图20171216182607.jpg QQ截图20171216182554.jpg
现在,你的超级硬盘器基本大功告成,连接好电源线,通过HDMI线连接显示器或大屏幕电视,通过遥控器打开播放机。因为挂载了3块硬盘,所以启动时要稍等片刻,看到HDD1 Plug in、HDD2 Plug in、USB Plug in,三块硬盘挂载完毕有才可以使用。

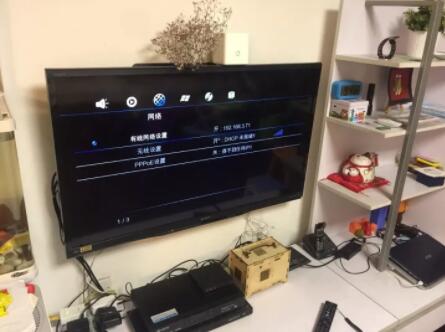

这台超级硬盘播放机支持SAMBA方式网络共享,连接网线,或者通过USB无线网卡接入家中的路由器,可以在其他电脑、手机、平板上通过网络邻居访问,现在虽然云存储大行其道,但是把重要文件放在家里还是更踏实一些。当然,不要用容易坏的硬盘呀。

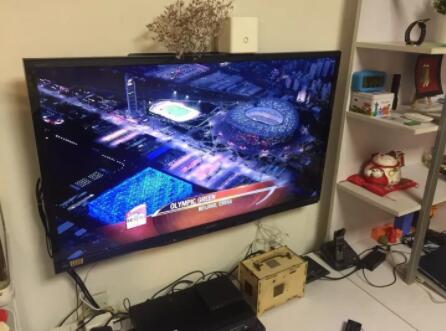

还是美美的躺在沙发上看大片吧!

https://www.thingiverse.com/thing:2710346  可下载笔者设计的"超级硬盘盒子"图纸,仅供参考
