LEGO版“玉兔号”月球车模型

标签:乐高,EV3

Robin 发布于 2015-05-31 00:55

月球车2.jpg 125789786_31n.jpg

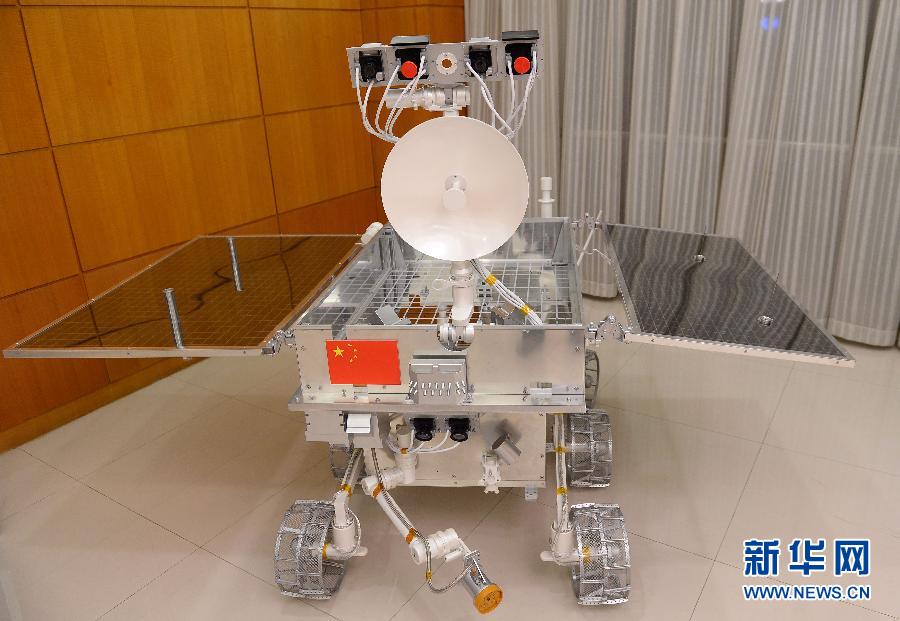

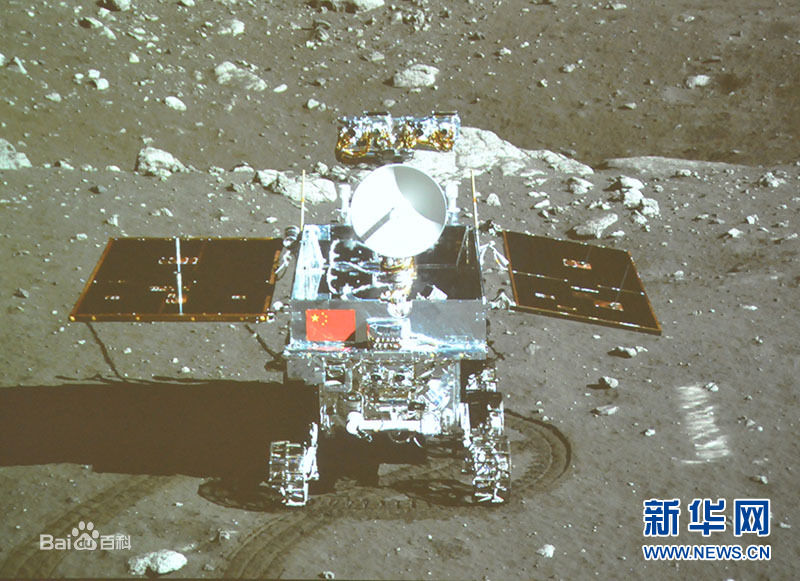

    “玉兔号”是中国首辆月球车。它设计质量140千克,能源为太阳能,能够耐受月球表面真空、强辐射、摄氏零下180度到零上150度极限温度等极端环境。月球车具备20度爬坡、20厘米越障能力,并配备有全景相机、红外成像光谱仪、测月雷达、粒子激发X射线谱仪等科学探测仪器。

Step 1:

      LEGO版“玉兔号”月球车从去年3月开始构思并试搭建,直到本月才基本完工,历时一年有余。由于没有详细的“玉兔号”月球车图纸,只能靠网上有限的“玉兔号”月球车图片来推测该车的外形比例,并以此为依据、结合LEGO零部件特点来确定LEGO版“玉兔号”月球车的外形尺寸与各部位比例;另外,网上的“玉兔号”月球车图片的清晰度不高,制作中对一些细节较难还原,只能请大家见谅了!

Step 2:

       LEGO版“玉兔号”月球车睡眠状态的外形尺寸为60cm*40cm*40cm(真车长1.5m,宽1m,高1.1m,基本满足比例要求),工作模式时的外形尺寸93cm*114cm*70cm。使用了7000+个LEGO零部件(每个轮子所用零部件300+个)。搭建过程反反复复,不断地修改结构与传动方案,小的改动二十多次,大的结构改动三次。其中整车的平衡结构与控制是项目成败的关键,其次是桅杆的站立与放倒的传动结构,其中两次结构大改就是为了它们。

Step 3: 各种轮子方案

2014-02-25_231417.jpg 2014-4-18 下午7 12 39.jpg

Step 4: 各种全地形悬臂梁方案

2014-03-06_231035.jpg 2014-03-10_071207.jpg 2014-03-10_195145.jpg

Step 5: 前部机械臂初始结构

2014-4-13 下午10 06 27.jpg

Step 6: 桅杆的初始结构

2014-4-15  下午10 59 47.jpg

Step 7: 拆散,结构大改动。

IMG_1026.JPG IMG_1027.JPG

Step 8: 完工!


Step 9: “玉兔号”月球车遥控器

IMG_2536.jpg IMG_2534.jpg
月球车项目使用器材: EV3-M_Motor 9个;EV3-XL_Motor 3个;PF-L_Motor 6个;LEGO Compatible Actuators L12 EV3 50mm 1个;PF-LED 3个 ;PF-IR Receiver 3个;EV3 Controller 3个。

传感器与其它控制器:Mindsensors Gyro, MultiSensitivity Accelerometer and Compass for EV3 1个;Mindsensors Multiplexer for NXT/EV3 Motors (NXTMMX-v2) 1个;Mindsensors PF Motor controller for NXT or EV3 (PFMate) 1个。

遥控器器材:EV3-M_Motor 1个;EV3-XL_Motor 2个;
EV3 Controller 1个;EV3 Touch sensor 4个。
(暂无视频,正在筹划中。。。)
